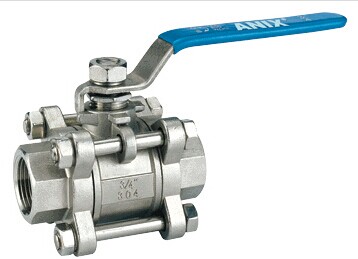

三片式球閥
產品型號： Q11F
產品口徑： DN15-80
產品壓力： 1.6-10.0Mpa
產品材質： 鑄鋼、不銹鋼等
Q11三片式球閥F及對焊連接球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。
閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。
可設置90°開關定位機構，根據(jù)需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。
|
公稱壓力 |
最高使用壓力 |
試驗壓力（水壓） |
|
1.6MPA |
120℃以下水、油、瓦斯 |
飽和蒸汽 |
閥體 |
閥座 |
|
1.76MPA |
0.6MPA |
9.5MPA |
7MPA |
|
Q11F-16P一片式 |
|
INCH |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
DN |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
39 |
44 |
56.5 |
58 |
71 |
78 |
83 |
100 |
|
H |
32.05 |
34.5 |
43.5 |
47 |
55 |
60.5 |
74.5 |
80.5 |
|
D |
5 |
7 |
9.2 |
12.5 |
16 |
20 |
24.5 |
32 |
|
A |
70 |
70 |
90 |
90 |
110 |
110 |
140 |
140 |
